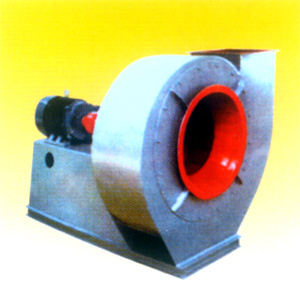

Y8-39 Y9-38型鍋爐離心引風機

Y8-39、Y9-38型鍋爐離心引風機用途：

本風機均為聯軸器傳動方式，全部為絕大部分為聯軸器傳動方式，少數機型為皮帶傳動，適用于0.5噸-35噸出力的工業鍋爐以及窯爐、各種高溫引風的工況，普通碳鋼材質最高耐溫250攝氏度，特殊要求可定制耐高溫、耐腐蝕型，可耐酸堿，最高耐溫1150攝氏度。風機整機出廠均帶電機、整體支架、水冷傳動組和手動調風門。

Y8-39、Y9-38型鍋爐離心引風機特點：

Y8-39、Y9-38型鍋爐離心引風機是由葉輪、機殼、進風口、傳動組、調節門等組成。

1） 葉輪材料是Q345（16Mn），長短相間前向彎曲葉片，葉輪成型后經過靜、動平衡的校正，因此運行會很平穩可靠。

2） 進風口是制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

3） 機殼用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門。方便我們清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。

4） 傳動組是由主軸、水冷軸承箱、聯軸器等組成。

5） 軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46，加入油量按油位標志的要求。

6） 主軸是由優質的鋼制成的，采用的是滾動軸承，軸承箱有整體式和部分式兩種形式。部分機號采用的軸承箱形式：NO.4~ NO.6.3采用的是整體式軸承箱；NO.7.1~ NO.16采用的部分式軸承箱。兩種上均需通冷卻水。耗水量因工作溫度和環境溫度的不同而異，一般按0.5~m3/h考慮的。

7） 調節門是用來調節風機流量大小的裝置。調節門葉片花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由全閉到全開。

Y8-39、Y9-38型鍋爐離心引風機性能：

引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大�？紤]到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。

2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。

3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。

　　性能表中提供的參數。引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m³的煙氣介質計算。當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大�？紤]到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

性能參數
