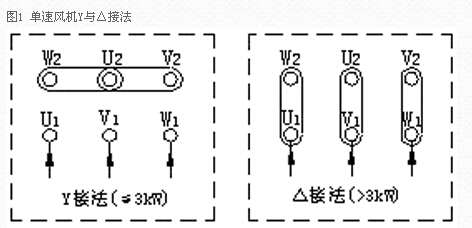

1、單速風機接線方法：一般情況下，所配電機功率在3kW（包括3kW）以下為Y接法；3kW以上為△接法。接線圖如下：

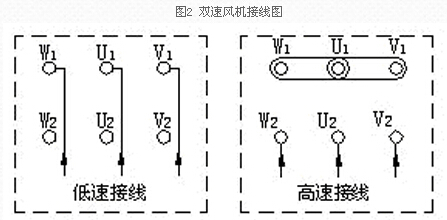

       2、雙速風機接線方法：本廠雙速風機所配雙速電機其定子繞組為△/YY（或Y/YY）接法。接線圖如下：


　     3、雙速風機控制原理：本廠雙速風機所配雙速電機其定子繞組為△/YY（或Y/YY）接法，調速基本原理通過改變電機定子繞組間的連接方式，使其改變極數以達到調速目的，低速工作時為△（或Y）方式,高速工作時為YY方式。風機電控箱所配的斷路器、保護裝置及其他電器元件，必須按風機額定容量正確合理選配。
       4、如果單獨試雙速風機，必須為低速為1#線端子進電，2#線端子空；高速為1#線端子串聯，2#線端子進電。嚴禁在調試過程中將接線端子混淆，否則電機立即燒毀。

以上信息由周口市通用鼓風機有限公司（原周口風機廠）提供，轉載須注明www.phpbak.com！
